不锈钢多层烧结网

不锈钢多层烧结网_http://www.hbhzfilter.com_不锈钢烧结网片_第1张

不锈钢烧结网滤芯

产品概述

不锈钢烧结网滤芯主要的一点是采用了大量高精度焊接工艺，烧结网滤芯采用卷圆处理后进行合缝焊接，焊接处要圆度，焊接后修正焊缝，可以使整体看起来更加美观。烧结网是不锈钢丝网每层不同的结构叠放在一起

产品信息

不锈钢烧结网滤芯主要的一点是采用了大量高精度焊接工艺，烧结网滤芯采用卷圆处理后进行合缝焊接，焊接处要圆度，焊接后修正焊缝，可以使整体看起来更加美观。烧结网是不锈钢丝网每层不同的结构叠放在一起，然后经过烧结、加压、轧制等工艺制作而成的多孔烧结材料。一般为五层结构，分为保护层、过滤层、分离曾、加强层、支撑层五部分。该种滤材既有稳定的过滤精度，又有较高的强度和刚度。对抗压强度要求高及过滤力度要求均匀的过滤环境，是一种新型的理想过滤料材。由于其过滤机制为表层过滤，而且网孔孔道光滑，故其具有优异的反洗再生性能，可以反复长期使用，尤其适用于连续化和自动化的操作过程，是认识一种过滤材料都无法比拟的。
不锈钢烧结网滤芯连接方式
1.标准接口（222/220/226）
2.快接口链接
3.螺纹连接
4.法兰连接
5.拉杆连接
6.特殊定制链接

主要特性

1）强度好：由于有第四、第五层作支撑，具有极高的机械强度和耐压强度。
2）易清洗：由于采用的是表层过滤材料，具有用以清洗的特点，特别适用于反清洗。
3）易加工：适合裁剪、
折弯、冲压、拉伸、焊接等加工工艺。
4）耐高温：可承受600摄氏度的高温。
5）耐腐蚀：由于采用的是SUS316L、304材料，故耐腐蚀性强。
6）过滤精度范围共1μ-200μ，都有可靠的过滤性能。
7）稳定性：由于有上下两层丝网做保护，加扩散固熔的烧结工艺其过滤网不易变形。

产品参数

不锈钢多层烧结网_http://www.hbhzfilter.com_不锈钢烧结网片_第2张

不锈钢多层烧结网_http://www.hbhzfilter.com_不锈钢烧结网片_第3张

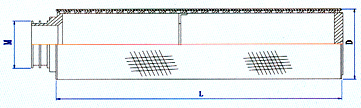

规格型号：ZH-FS-D/L-R ZH-哲瀚 FS-烧结网滤芯 D-直径 L-长度 R-过滤精度


规格型号	L(mm)	D(mm)	M	过滤面积	R(μm)
FS-50/250-R	250	50	密封环；法兰DOE; SOE	0.04M2	2, 5, 10, 15, 20, 30, 40, 75, 100,150,200, 300,500
FS -50/500-R	500			0.08M2
FS-50/750-R	750			0.11M2
FS-50/1000-R	1000			0.15M2
FS-60/500-R	500	60		0.09M2
FS-70/500-R	500	70		0.11M2
FS-80/500-R	500	80		0.13M2
FS-100/500-R	500	100		0.16M2
FS-120/500-R	500	120		0.19M2
FS-150/500-R	500	150		0.23M2
FS-200/500-R	500	200		0.31 M2
FS320-500/-R	500	320		0.50 M2
FS-*/*-R	....	....		....


规格型号	L(mm)	D(mm)	M	过滤面积	R(μm)
FS-65/125-R	125	65	226 222 1"BSP 1"NPT	0.02M2	2, 3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75, 100, 150, 200, 300, 500
FS-65/250-R	500	65		0.05M2
FS-65/300-R	300	65		0.06 M2
FS-65/500-R	500	65		0.10M2
FS-65/750-R	750	65		0.15 M2
FS-65/1000-R	1000	65		0.20 M2
FS-70/250-R	250	70		0.05M2
FS-70/500-R	500	70		0.10M2
FS-70/1000-R	1000	70		0.21M2


规格型号	L(mm)	D(mm)	M	过滤面积	R(μm)
FS-14/250-R	250	14	M14x1P M14x1.25P	0.01M2	2, 5, 10, 15, 20, 30, 40, 75, 100,150,200, 300,500
FS-14/500-R	500			0.02M2
FS-14/1000-R	1000			0.04M2
FS-25/250-R	250	25	M20x1.5	0.02M2
FS-25/500-R	500			0.04M2
FS-25/750-R	750			0.06M2
FS-25/1000-R	1000			0.08M2
FS-35/500-R	500	35	M20x2P M20x2.5P	0.046M2
FS-35/1000-R	1000	35	M20x2P M20x2.5P	0.093M2
FS-50/1000-R	1000	50	M36x2	0.140M2

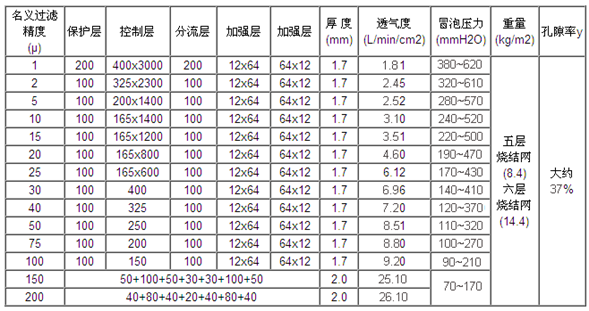

烧结丝网的主要技术指标：
烧结丝网的主要技术指标：
名义精度 (μm)	精度 98% (μm)	过滤层 (mesh)	阻力系数 (cm)	气泡点压力 (mmH2o)	厚度 (%)	抗拉强度 (kgf/mm2)	厚度 (mm)	重量 (kg/m2)


2	8月9日	325x2300	14x105	280	38--48	7--12	5层 1.7 6层 3.5	5层 8.4 6层 14.4
5	12月14日	200x1800	12x105	250
10	16-18	165x1400	7x105	220
20	28-32	165x800	4x105	180
40	58-63	50x250	4x105	150
75	80-86	200x200	2x105	70
100	104-110	150x150	2x105	60

烧结粉末的主要技术指标：
烧结粉末的主要技术指标：
精度 (μm)	厚度	孔隙率	纳污量	透气度
精度 (μm)	(mm)	(%)	(mg/cm2)	(L/dm2·min)
6	2	28	6.47	0.12
10	2	33	7.56	0.97
15	2	31	1.16	1.6
17.5	3	37	3.6	2.27
18	2	29	5.5	5.5
26	2	33	3.4	10.87
40	3	37	4.46	15.1
43	3	43	9.4	14.5

应用范围

1) 用于极高温环境做分散冷却的材料。
2) 用于粉体行业中气体均匀地应用，钢铁行业中的流体板。
3) 用于气体分布流化床孔板材料。
4) 用于高炉喷送煤粉流太化和浓相输送系统。
5) 制药行业中物料的过滤，洗涤干燥。
6) 催化剂支撑隔栅。
7) 用于聚酯、油品、食品材料、化工化纤产品的过滤，也用于处理和气体的过滤。
